在工業自動化領域，液位監測是至關重要的環節。而磁翻板液位計，憑借其結構簡單、可靠性高、安裝方便等優勢，成為了眾多工業用戶的首選。今天，我們就來詳細解析一下磁翻板液位計的結構原理及正確安裝方法。

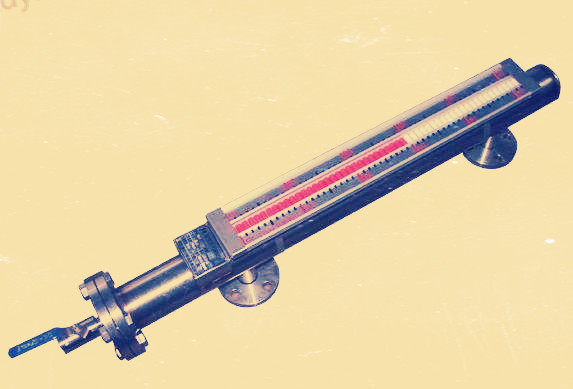

首先，磁翻板液位計的工作原理是基于浮力原理和磁性耦合作用。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降。浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°。當液位上升時，翻柱由白色轉變?yōu)榧t色；當液位下降時，翻柱由紅色轉變?yōu)榘咨?。這樣，指示器的紅白交界處就直觀地顯示了容器內部液位的實際高度。

接下來，我們談談如何正確安裝和使用磁翻板液位計。

1. 安裝必須垂直：確保液位計與容器引管間裝有球閥，便于檢修和清洗。

2. 調試步驟：先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管。觀察磁性紅白球翻轉是否正常。關閉下引管閥門后打開排污閥，讓主導管內液位下降。重復此操作三次后即可投入運行。

3. 定期清洗：根據介質情況不定期清洗主導管清除雜質。

4. 使用校正磁鋼：使用前用校正磁鋼將零位以下的小球置成紅色，其它球置成白色。

5. 安裝位置：避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化。

6. 注意磁性浮子安裝：打開底法蘭裝入磁性浮子時注意重端帶磁性一端向上。

7. 避免導磁物質：確保磁翻板液位計本體周圍沒有導磁物質接近。

8. 伴熱管路選擇：如用戶自行采用伴熱管路時，必須選用非導磁材料。

9. 注意介質雜質：介質內不應含有固體雜質或磁性物質。

10. 中間加固法蘭或耳攀：對超過一定長度的磁翻板液位計需增加中間加固法蘭或耳攀作固定支撐。

11. 遠傳配套儀表安裝：當配有遠傳配套儀表時需按照相關要求進行安裝。

總結來說，正確安裝和使用磁翻板液位計對于確保其穩定運行至關重要。掌握以上要點后，相信您已經對如何使用和維護磁翻板液位計有了更深入的了解。

以上就是磁翻板液位計結構原理及安裝方法詳解文章的全部內容
